JRF-H35-01TA गॅस सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह

पशुवैद्यकीय ऊर्जा हे चीनमधील प्रसिद्ध JRF-H35-01TA गॅस सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह उत्पादक आणि पुरवठादारांपैकी एक आहे. आमचा कारखाना JRF-H35-01TA गॅस सिलेंडर प्रेशर रिलीफ व्हॉल्व्हच्या निर्मितीमध्ये माहिर आहे. आम्ही गुणवत्ता अभिमुखता आणि ग्राहक प्राधान्य या मुख्य गोष्टींना चिकटून आहोत, आम्ही व्यावसायिक सहकार्यासाठी तुमची पत्रे, कॉल आणि तपासणीचे मनापासून स्वागत करतो.

चौकशी पाठवा

उत्पादन वर्णन

JRF-H35-01TA गॅस सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह


1. उत्पादन प्रोफाइल

उत्पादन विहंगावलोकन

JRF-H35-01TAgas सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह हा गॅस सप्लाय व्हॉल्व्ह आहे जो खास 35MPa सारख्या लहान हायड्रोजन पुरवठा प्रणालीसाठी डिझाइन केलेला आहे.यंत्रासाठी आकृती 1, आकृती 2 पहा, योजनाबद्ध आकृती आणि भौतिक वस्तू.


JRF-H35-01TA सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह प्रेशर गेज, सेफ्टी व्हॉल्व्ह, वन-वे फिलिंग व्हॉल्व्ह, मॅन्युअल स्विच व्हॉल्व्ह, फिल्टर, सेकंडरी प्रेशर रिलीफ व्हॉल्व्ह यासह एकात्मिक डिझाइनचा अवलंब करते.



अंजीर. 1 JRF-H35-01TA सिलेंडर प्रेशर रिलीफ व्हॉल्व्हचे योजनाबद्ध आकृती

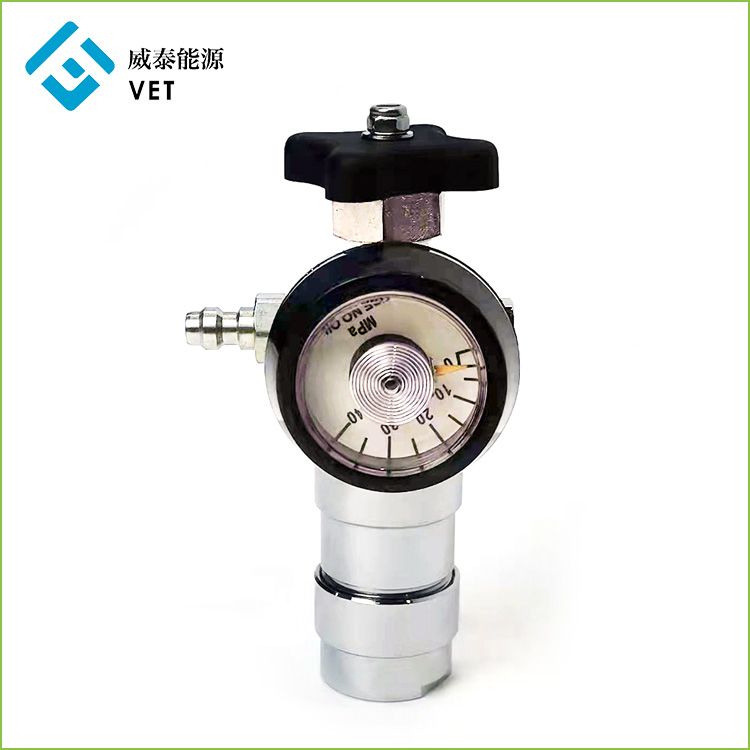

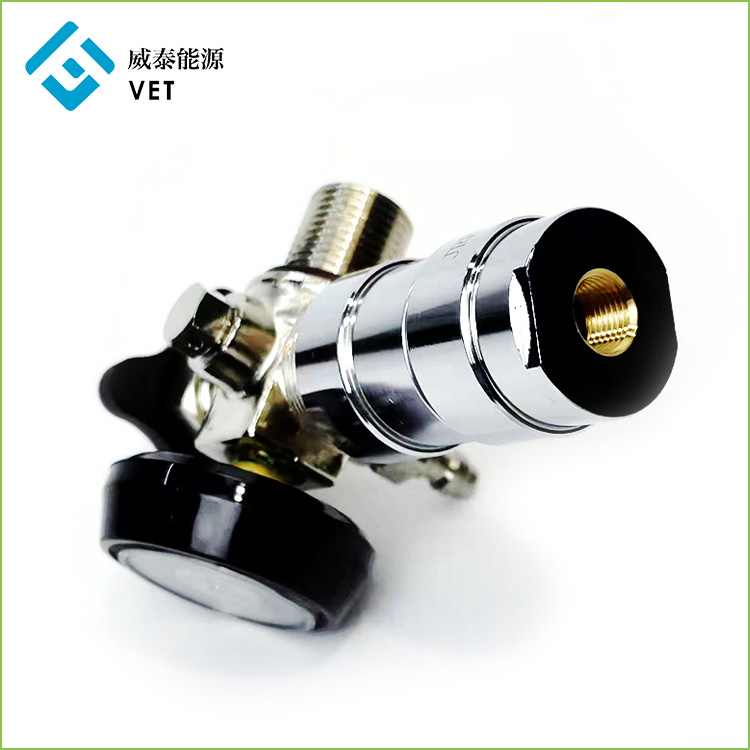

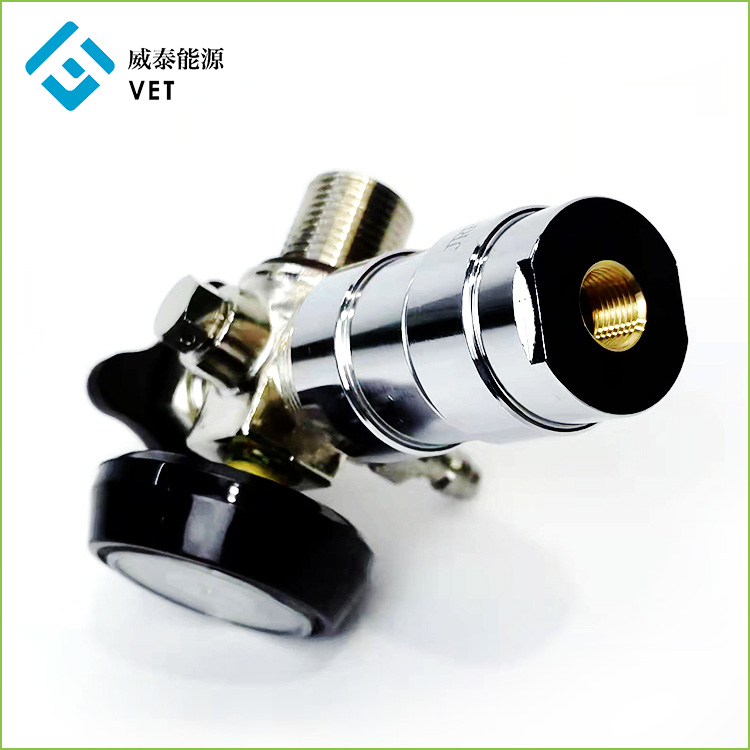

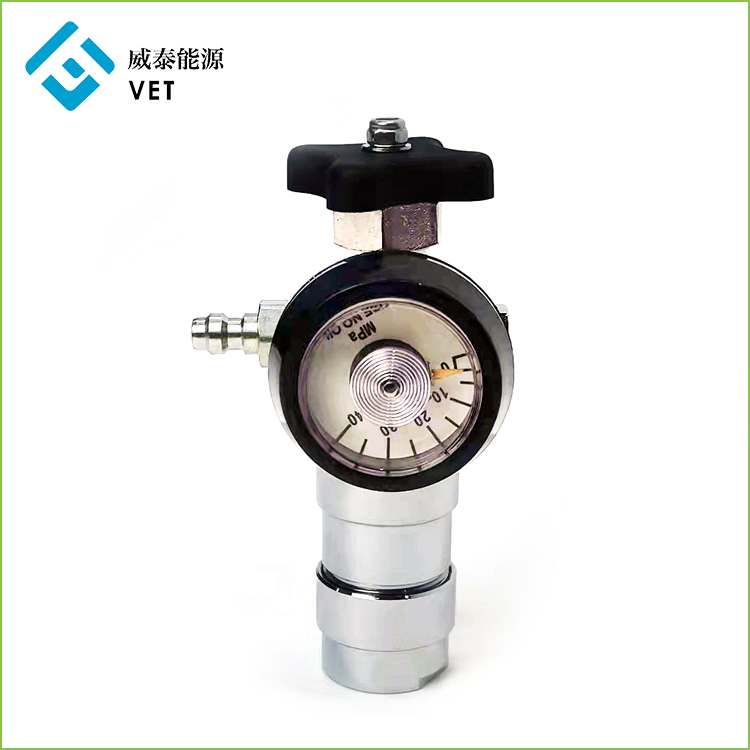

अंजीर. 2 JRF-H35-01TA सिलेंडर प्रेशर रिलीफ व्हॉल्व्हचे भौतिक रेखाचित्र



सिलेंडर प्रेशर रिलीफ वाल्व्ह मॉड्यूल
JRF-H35-01TA सिलेंडर रिलीफ व्हॉल्व्ह उच्च आउटलेट दाब अचूकता, चांगली स्थिरता आणि कमी कंपनासह दुय्यम फॉरवर्ड प्रेशर रेग्युलेशन मोड स्वीकारतो.


एक-मार्ग भरणे झडप

JRF-H35-01TA सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह मूळ वन-वे फिलिंग व्हॉल्व्ह वापरतो, जेव्हा मॉड्यूल फुगवले जाते तेव्हा स्टॉप व्हॉल्व्ह म्हणून काम करतो. मॅन्युअल स्विच व्हॉल्व्ह न बदलता बंद ठेवा.


2. तांत्रिक निर्देशांक

JRF-H35-01TA तांत्रिक डेटा

रेटेड कामाचा दबाव

0~35MPa

सेफ्टी व्हॉल्व्हचा दाब फुटणे

41.5~45MPa

आउटलेट दबाव

0.05~0.065MPa

आउटपुट प्रवाह

≥80L/मिनिट

एकूण गळती दर

±3%

गृहनिर्माण साहित्य

HPb59-1

इंटरफेस

मागणीनुसार सानुकूलित


3. इंटरफेस डेटा

सिलेंडर इंटरफेस डेटा (मागणीनुसार सानुकूलित)
सिलेंडर इंटरफेस M18x1.5 थ्रेड आहे आणि सिंगल ओ-रिंग एंड पृष्ठभागासह सीलबंद आहे.
विशिष्ट परिमाणांसाठी आकृती 3 पहा.




आकृती 3. सिलेंडर इंटरफेस डेटा


गॅस-फिलिंग इंटरफेस डेटा (मागणीनुसार सानुकूलित)
इन्फ्लेटेबल इंटरफेस एक-मार्गी एअर-फिलिंग वाल्व म्हणून डिझाइन केले आहे.
विशिष्ट परिमाणांसाठी आकृती 4 पहा.





आकृती 4.गॅस-फिलिंग इंटरफेस डेटा


कमी-दाब आउटलेट इंटरफेस डेटा (मागणीनुसार सानुकूलित)
लो-प्रेशर आउटलेट इंटरफेस Rc1/8 आहे, विशिष्ट परिमाणांसाठी आकृती 5 पहा:




आकृती 5. कमी-दाब आउटलेट डेटा


4. सूचना वापरा

JRF-H35-01TA सिलेंडर प्रेशर रिलीफ व्हॉल्व्हमध्ये दोन ऑपरेटिंग अवस्था आहेत: चलनवाढ आणि अपस्फीति.


महागाईची अवस्था
JRF-H35-01TA सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह फुगवलेला असताना, मॅन्युअल स्विच व्हॉल्व्ह बंद करा आणि फुगवण्यासाठी एकेरी फिलिंग व्हॉल्व्हमध्ये हाय प्रेशर इन्फ्लेशन पाईप (आकृती 6) घाला. पूर्वनिश्चित दाबावर फुगवल्यानंतर, वापरण्यासाठी उच्च-दाब फुगवणे पाईप काढून टाका.

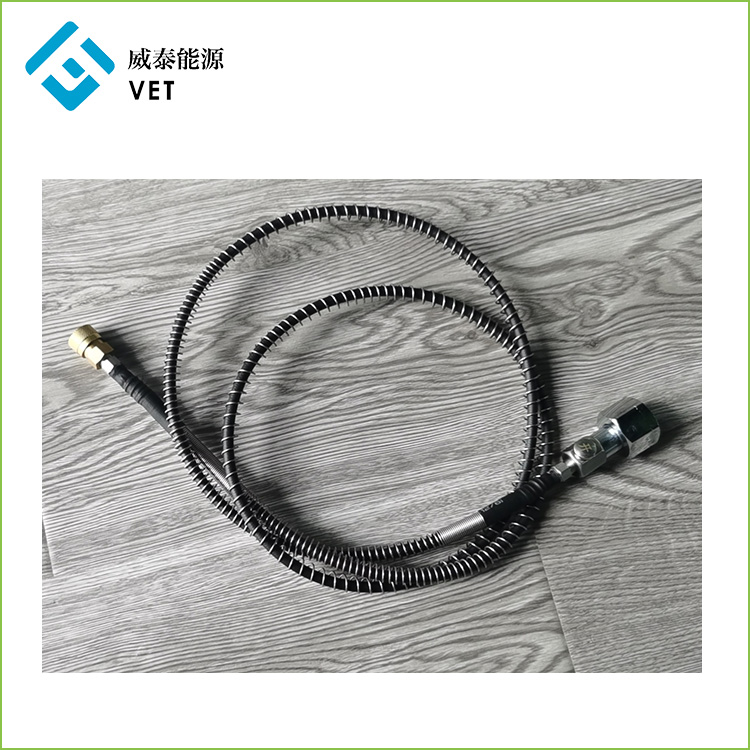

आकृती 6. उच्च दाब इन्फ्लेशन पाईप (मॉडेल: YQF-1-CQG3(1.5m)


डिफ्लेशन अवस्था
JRF-H35-01TA सिलेंडर प्रेशर रिलीफ व्हॉल्व्ह काम करत असताना, गॅस डाउनस्ट्रीम पुरवण्यासाठी मॅन्युअल स्विच व्हॉल्व्ह उघडा.
