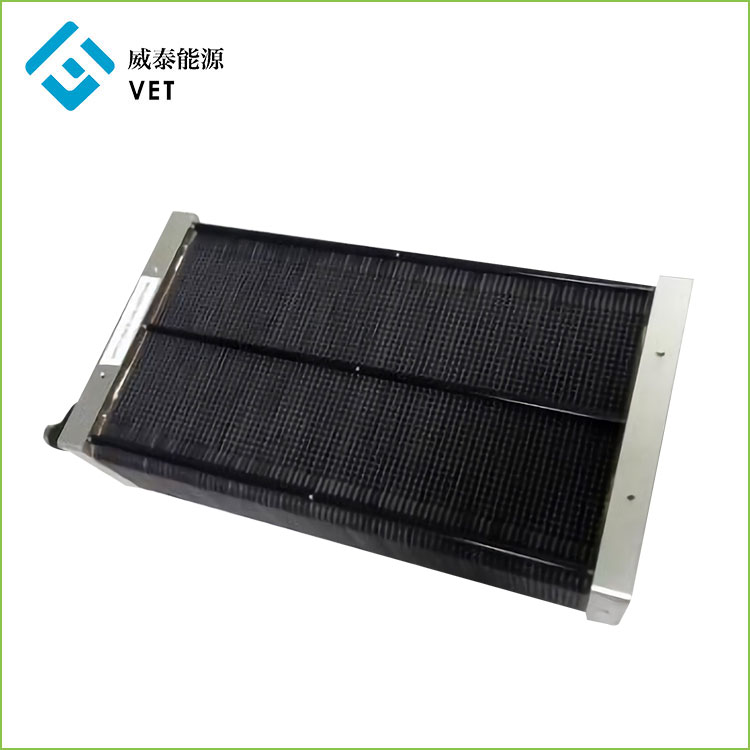

UAV साठी 3000W एअर कूलिंग फ्युएल सेल स्टॅक
  • UAV साठी 3000W एअर कूलिंग फ्युएल सेल स्टॅकUAV साठी 3000W एअर कूलिंग फ्युएल सेल स्टॅक

UAV साठी 3000W एअर कूलिंग फ्युएल सेल स्टॅक

Vet Energy UAV उत्पादक आणि पुरवठादारांसाठी प्रसिद्ध चायना 3000W एअर कूलिंग फ्युएल सेल स्टॅकपैकी एक आहे. आमचा कारखाना UAV साठी 3000W एअर कूलिंग फ्युएल सेल स्टॅकच्या निर्मितीमध्ये माहिर आहे. आम्ही गुणवत्ता अभिमुखता आणि ग्राहक प्राधान्य या मुख्य गोष्टींना चिकटून आहोत, आम्ही व्यावसायिक सहकार्यासाठी तुमची पत्रे, कॉल आणि तपासणीचे मनापासून स्वागत करतो.

चौकशी पाठवा

उत्पादन वर्णन

CHIVET हे UAV उत्पादक आणि पुरवठादारांसाठी प्रसिद्ध चायना 3000W एअर कूलिंग इंधन सेल स्टॅकपैकी एक आहे.

UVA साठी हा हायड्रोजन इंधन सेल स्टॅक 840w/kg पॉवर डेन्सिटीसह वैशिष्ट्यीकृत आहे.

आमचे हलके, पॉवर-डेन्स यूएव्ही इंधन सेल मॉड्यूल्स ग्राहकांना पारंपारिक बॅटरी तंत्रज्ञानाच्या मर्यादांना मागे टाकण्याची परवानगी देतात, मजबूत आणि हलक्या वजनाच्या पॅकेजमध्ये स्वच्छ डीसी पॉवर तयार करताना ड्रोन उड्डाणाच्या वेळा आणि श्रेणींमध्ये लक्षणीय वाढ करतात.



आमचे ड्रोन फ्युएल सेल पॉवर मॉड्यूल्स (FCPMs) ऑफशोअर तपासणी, शोध आणि बचाव, हवाई छायाचित्रण आणि मॅपिंग, अचूक शेती आणि बरेच काही यासह व्यावसायिक व्यावसायिक अनुप्रयोगांच्या विस्तृत श्रेणीसाठी आदर्श आहेत.



UAV साठी 3000W एअर कूलिंग फ्युएल सेल स्टॅक


1.उत्पादन परिचय

UVA साठी हा हायड्रोजन इंधन सेल स्टॅक 840w/kg पॉवर डेन्सिटीसह वैशिष्ट्यीकृत आहे.

कोरड्या हायड्रोजन आणि सभोवतालच्या हवेवर ऑपरेशन

मजबूत धातू पूर्ण सेल बांधकाम

बॅटरी आणि/किंवा सुपर-कॅपॅसिटरसह संकरित करण्यासाठी आदर्श

साठी सिद्ध टिकाऊपणा आणि विश्वसनीयता

मॉड्यूलर आणि स्केलेबल सोल्यूशन्स प्रदान करणारे एकाधिक कॉन्फिगरेशन पर्याय

विविध अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी स्टॅक पर्यायांची श्रेणी

कमी थर्मल आणि ध्वनिक स्वाक्षरी

मालिका आणि समांतर कनेक्शन शक्य


3000 डब्ल्यू एअर कूलिंग इंधन सेल सिस्टम

फ्युएल सेल सिस्टममध्ये हे समाविष्ट आहे: स्टॅक, पॉवर मॅनेजमेंट युनिट, फॅन, सोलनॉइड व्हॉल्व्ह, तापमान सेन्सर, तापमान आणि आर्द्रता सेन्सर आणि नियंत्रण सॉफ्टवेअर



3kw एअर कूलिंग फ्युएल सेल सिस्टम डायग्राम


इंधन सेल प्रणालीची रचना आकृती


2.उत्पादन पॅरामीटर (विशिष्टता)

2.1 3000W एअर कूलिंग इंधन सेल स्टॅक पॅरामीटर


हा इंधन सेल स्टॅक 950w/kg पॉवर डेन्सिटीसह वैशिष्ट्यीकृत आहे.

हे हलक्या वजनाच्या, कमी उर्जा वापरणार्‍या अनुप्रयोगांवर किंवा पोर्टेबल उर्जा स्त्रोतावर वापरले जाऊ शकते.

लहान आकार लहान अनुप्रयोगांसाठी मर्यादित करत नाही.

आमच्या मालकीच्या BMS तंत्रज्ञानाच्या अंतर्गत उच्च उर्जा वापरणार्‍या अनुप्रयोगांना समर्थन देण्यासाठी एकाधिक स्टॅक कनेक्ट केले जाऊ शकतात आणि वाढविले जाऊ शकतात.

H-48-3000 पॅरामीटर्स

आउटपुट पॅरामीटर्स

रेटेड पॉवर

3000W

प्रस्थापित दराचा विद्युतदाब

54V

रेट केलेले वर्तमान

५५.५अ

डीसी व्होल्टेज श्रेणी

48-90V

कार्यक्षमता

≥५०%

इंधन मापदंड

H2 शुद्धता

≥99.99%(CO<1PPM)

H2 दाब

0.045~0.07Mpa

H2 वापर

28.5L/मिनिट

सभोवतालचे पॅरामीटर्स

ऑपरेटिंग सभोवतालचे तापमान.

-5~35℃

ऑपरेटिंग सभोवतालची आर्द्रता

10% ~95%

संचयन सभोवतालचे तापमान.

-10~50℃

गोंगाट

≤50 [email protected]

भौतिक मापदंड

एफसी स्टॅक

25.5(L)*23.5(W)*6.9(H)

एफसी स्टॅक

3.6KG

परिमाण)

वजन (किलो)

प्रणाली

25.5(L)*24.1(W)*23.2(H)

प्रणाली

5.5KG

परिमाणेï¼cm)

वजन kg)

चाहते आणि BMS) समावेश

पॉवर घनता

730W/L

पॉवर घनता

840W/KG

खंडानुसार

वजनाने



3kw स्टॅक ध्रुवीकरण वक्र


2.2 इंधन सेल प्रणाली घटक

2.2.1 मुख्य सहायक घटक (BMS)--इंधन सेल व्यवस्थापन प्रणाली

हायड्रोजन पॉवर यूएव्ही स्टॅकसाठी विशेष उर्जा व्यवस्थापन प्रणाली रिमोट कंट्रोल आणि इंधन सेल प्रणालीची माहिती संपादन करू शकते. हे दुय्यम बॅटरीसह बुद्धिमान संकरित असू शकते आणि दुय्यम बॅटरीसाठी अनुकूली चार्ज देखील असू शकते, हे इंधन सेल बॅटरी ऍप्लिकेशनच्या क्षेत्रातील एक प्रमुख तंत्रज्ञान आहे.



2.2.1 Chivet2022 इंधन सेल व्यवस्थापन प्रणालीचे मानक मापदंड









कामगिरी

इनपुट

FC शेवटी कमाल इनपुट वर्तमान

80A

एफसीच्या शेवटी जास्तीत जास्त इनपुट व्होल्टेज

80V

हायब्रिड बॅटरी एंडचा कमाल इनपुट करंट

80A

हायब्रिड बॅटरी एंडचे कमाल इनपुट व्होल्टेज

80V

चार चॅनेल तापमान इनपुट समाप्त

-60-150

एक चॅनेल सभोवतालचे तापमान आणि आर्द्रता इनपुट समाप्त

-60-150,RH30~100%

दोन चॅनेल दबाव इनपुट समाप्त

0-100MPa

दोन चॅनेल गती नाडी सिग्नल प्राप्त समाप्त

पंखा किंवा पंपाचा वेग मोजण्यासाठी वापरला जातो

















कामगिरी आउटपुट

हायब्रिड आउटपुट वर्तमान

दीर्घकालीन ऑपरेशनसाठी कमाल 80A, तात्काळ शिखर मूल्य150A(5मि)

हायब्रिड आउटपुट एंडची कमाल व्होल्टेज

80V

दोन PWM पल्स रुंदी गती नियमन आउटपुट

0 ~ 100% गती नियमन, थंड हवा नियंत्रित करा

पंखा किंवा कूलिंग फिरणारा पंप.

एक आर्द्रीकरण पॉवर आउटपुट

व्होल्टेज 5V, कमाल वर्तमान 5A

एक कूलिंग फॅन पॉवर आउटपुट

व्होल्टेज 12V ~ 36V, कमाल वर्तमान

10A

एका कूलिंग सर्कुलटिंग वॉटर पंपचे पॉवर आउटपुट

व्होल्टेज 12V ~ 36V, कमाल वर्तमान

10A

वन-वे स्टॅक गॅस इनलेट सोलेनोइड वाल्व्हचे पॉवर आउटपुट

व्होल्टेज 12V ~ 36V, कमाल वर्तमान 3A

वन-वे स्टॅक गॅस आउटलेट सोलेनोइड वाल्वचे पॉवर आउटपुट

व्होल्टेज 12V ~ 36V, कमाल वर्तमान 3A

बाह्य लोड पॉवर आउटपुट

व्होल्टेज 12V ~ 36V, कमाल वर्तमान 6A

फ्लाइट कंट्रोल पॉवर आउटपुट

व्होल्टेज 12V ~ 48V, कमाल वर्तमान 3A

पॉवर आउटपुट पोर्टद्वारे उभे रहा

कमाल वर्तमान 5A

दोन कम्युनिकेशन पोर्ट

485/TTL















सपोर्टिंग सॉफ्टवेअर फंक्शन्स

प्रदर्शन: इंधन सेल व्होल्टेज, वर्तमान, आउटपुट पॉवर आणि तापमान; हायब्रीड इलेक्ट्रिक

सेल व्होल्टेज, चार्ज डिस्चार्ज वर्तमान आणि आउटपुट पॉवर; सिस्टमची एकूण आउटपुट पॉवर; वातावरण

तापमान आणि आर्द्रता; कूलिंग फॅन गती; हायड्रोजन साठवण टाकीचा दाब आणि बॅटरीमध्ये गॅसचा दाब

शक्ती

स्थिर प्रवाह किंवा इंधन सेल कार्यप्रदर्शन अनुकूली चार्जिंग निवडले जाऊ शकते आणि कमाल चार्जिंग करंट 25A आहे (चार्जिंग मॉड्यूल कूलिंग फॅनसह सुसज्ज आहे)

नियंत्रण: गॅस इनलेट आणि आउटलेट सोलेनोइड वाल्व्ह; दुय्यम बॅटरी चार्जिंग मोड आणि चार्जिंग

वर्तमान मूल्य, चार्जिंग स्थिती सेटिंग; कूलिंग फॅनचा वेग आणि तापमान नियंत्रण परिस्थिती सेट करणे

स्थिर; कूलिंग वॉटर पंप गती आणि तापमान नियंत्रण परिस्थितीची स्थापना; गॅस प्रेशर सेन्सर

पर्यावरणीय वैशिष्ट्ये

कार्यरत तापमान

-45-60

कामकाजाच्या वातावरणाची आर्द्रता

0-100%

स्टोरेज वातावरणाची आर्द्रता

-75-75c

भौतिक मापदंड

आकार

160*120*45 मिमी

वजन

480 ग्रॅम



2.2.2 हायड्रोजन स्टोरेज बाटली

कामाचा ताण

35MPa

खंड

12L

आकार

D196*L532

वजन

3.85KG

आयुष्यभर

500 वेळा फुगवा आणि डिफ्लेट करा



2.2.3 Solenoid झडप

प्रस्थापित दराचा विद्युतदाब

DC24V

रेट केलेले वर्तमान

120+-15%mA

दबाव श्रेणी

0-90Kpa

शक्ती

<2w

कार्यरत तापमान

0C-55

वजन

50 ग्रॅम

आयुष्यभर

100000 वेळा स्विच करा





2.2.4 कूलिंग फॅन





रेट केलेली शक्ती

57.6w DC48V/1.2A

कार्यरत तापमान

-20-70

गती

14900R/मिनिट

आकार

९१*९१*३८ मिमी

प्रवाहाचा दर

5.1m3/मिनिट

आवाज

40dB

आयुष्यभर

70000h/40



2.2.5 नियंत्रण प्रणाली थंड करणारा छोटा पंखा

रेट केलेली शक्ती

1.44w DC24V/0.06A

गती

5000R/मिनिट

आकार

30*30*10 मिमी

वजन

8 ग्रॅम

आवाज

16dB

आयुष्यभर

28000h/40



3.उत्पादन अर्ज आणि कार्य तत्त्व

ड्रोन पॉवर पॅक विकसित करणे जे पीईएम इंधन सेल आहे

(-10 ~ 45ºC च्या दरम्यान तापमानात चालते)



आमचे ड्रोन फ्युएल सेल पॉवर मॉड्यूल्स (FCPMs) ऑफशोअर इन्स्पेक्शन UAV, शोध आणि बचाव UAV, एरियल फोटोग्राफी आणि मॅपिंग UAV, अचूक कृषी UAV आणि बरेच काही यासह व्यावसायिक UAV व्यावसायिक अनुप्रयोगांच्या विस्तृत श्रेणीसाठी शक्ती प्रदान करतात.



इंधन पेशी ज्वलन न करता वीज निर्माण करण्यासाठी इलेक्ट्रोकेमिकल अभिक्रिया वापरतात. हायड्रोजन इंधन पेशी हवेतील ऑक्सिजनसह हायड्रोजन एकत्र करतात, केवळ उष्णता आणि पाणी उप-उत्पादने म्हणून उत्सर्जित करतात. ते अंतर्गत ज्वलन इंजिनपेक्षा अधिक कार्यक्षम आहेत आणि बॅटरीच्या विपरीत, रिचार्जिंगची आवश्यकता नाही आणि जोपर्यंत त्यांना इंधन पुरवले जाते तोपर्यंत ते कार्यरत राहतील.


आमचे ड्रोन इंधन सेल एअर-कूल्ड आहेत, इंधन सेल स्टॅकमधून उष्णता शीतलक प्लेट्समध्ये चालविली जाते आणि एअरफ्लो चॅनेलद्वारे काढून टाकली जाते, परिणामी एक सरलीकृत आणि किफायतशीर उर्जा समाधान मिळते.


हायड्रोजन इंधन सेलच्या मुख्य घटकांपैकी एक म्हणजे ग्रेफाइटद्विध्रुवीय प्लेट. 2015 मध्ये, VET ने ग्रेफाइट बायपोलर प्लेट्सचे उत्पादन करण्याच्या फायद्यांसह इंधन सेल उद्योगात प्रवेश केला. Miami Advanced Material Technology Co., LTD कंपनीची स्थापना केली.


अनेक वर्षांच्या संशोधन आणि विकासानंतर, पशुवैद्यकाकडे एअर कूलिंग 10w-6000w हायड्रोजन फ्युएल सेल, UAV हायड्रोजन फ्युएल सेल 800w-3000w, नवीन ऊर्जेच्या सर्वात मोठ्या ऊर्जा साठवणुकीच्या समस्येचे उत्पादन करण्यासाठी परिपक्व तंत्रज्ञान आहे, आम्ही ही कल्पना पुढे ठेवली आहे की PEM इलेक्ट्रिक रूपांतरित करते. स्टोरेजसाठी हायड्रोजनमध्ये ऊर्जा आणि हायड्रोजन इंधन सेल हायड्रोजनसह वीज निर्माण करते. हे फोटोव्होल्टेइक ऊर्जा निर्मिती आणि जलविद्युत निर्मितीसह जोडले जाऊ शकते.
